為了對數據中心網絡虛擬化有個初步的認識，本文將對當前比較主流的幾款商業平臺進行介紹，包括VMware公司的網絡虛擬化技術，IBM公司的Dove及開源的OpenDove平臺， NEC公司的virtual-network-platform和VTN平臺,以及Cisco公司的Nexus虛擬化平臺。

1.Vmware公司的網絡虛擬化技術

VMware在虛擬化領域的領導地位使得我們必須首先介紹一下他們的網絡虛擬化技術NSX。然而需要說明的是，網絡上有關NSX的技術資料（廣告除外）并不多，因此在很多技術細節上我們也無能為力。我們首先關注到VMware公司云計算架構工程師Steve Flanders寫的一篇技術博客[1]，其主要內容是介紹VMware公司網絡虛擬化技術的發展歷史，相信這對于大家了解技術的發展有很大的幫助。然而這篇博客的問題在于幾乎沒有技術細節，從而使得讀者對技術的理解不夠深入。為了彌補這個缺陷，本文將在Steve文章的基礎之上進行必要的擴充，盡量使得大家能夠對VMware的網絡虛擬化技術有更深刻的理解。VMware公司的網絡虛擬化技術經歷了vSwitch,VDS,vCNS,收購NVP,到最終演變為NSX。根據每種技術的不同側重點，早期的vSwtich和VDS（虛擬交換機）是構建虛擬網絡的基礎，vCNS和NVP實際上是VMware和Nicira公司各自的虛擬網絡平臺，而NSX則是在收購Nicira之后VMware推出的統一平臺并被寄予厚望。本節的后續部分將按照這種歷史順序進行介紹。

1.1.虛擬交換機

最初的虛擬化技術大多關注于主機端，從而實現對處理器、內存等物理資源的共享。隨著虛擬化技術的發展，虛擬機之間以及虛擬機與外部如何通信的問題獲得了更多的重視。為了解決這些問題，VMware首先推出了vSwitch技術。顧名思義，vSwitch就是一個虛擬交換機，其主要功能就是實現數據包的交換。換句話說，當網卡接收到數據包時，vSwitch將負責將數據包轉發給正確的虛擬機。vSwitch可以簡單的認為是一臺交換機，因此當系統規模擴大后，如何實現對數萬乃至數十萬臺vSwitch的高效管理成為一個必須解決的問題。

為此，VMware提出了vSwitch的替代方案，即VDS（vNetwork Distributed Switch）。簡單來說，如果vSwitch是一個交換機，那么我們可以將VDS看作是一整套網絡解決方案，包括交換機和管理系統。如圖 1所示，VDS包括數據平面和管理平面。數據平面負責數據的轉發和相關操作，而控制平面則負責制定數據平面的規則，這一點與SDN的思想是一致的。特別的是，VDS通過增加一個抽象層可以將整個網絡抽象為一個聚合資源來處理。例如，我們可以將一個租戶的虛擬機連接到一個虛擬分布式交換機上。從而，對該租戶的所有網絡配置都可以通過對這一臺分布式交換機的配置來完成。假如一個租戶有500臺虛擬機，并且不幸的是這500臺虛擬機分布在500臺物理機上。那么，如果采用vSwitch方案，管理員需要分別配置500臺虛擬交換機。然而使用VDS方案，這500臺虛擬機交換機可以被一臺虛擬的分布式交換機所取代，此時管理員只需要配置一臺交換機就可以了，這對降低管理復雜度起到了非常重要的作用。另外，VDS為了方便管理員監控和調試網絡，提供了對NetFlow和SNMP等傳統手段的支持，這大大平滑了網絡管理員的學習曲線。然而VDS也存在一些局限性，即VDS主要集中于底層的配置，例如VLAN，虛擬端口以及端口的流量策略等等。對于上層的網絡應用，例如流量均衡和防火墻，則沒有太多的支持。為了解決這個問題，VMware又推出了vCNS。

圖1 VMware VDS架構圖[2]

1.2 vCNS

vCNS（vCloud Network and Security）,顧名思義其主要解決的是云環境中的網絡和安全問題，其可提供的服務包括虛擬防火墻、VPN、負載均衡和基于VXLAN的虛擬網絡擴展等等。如圖 2所示，vCNS可以實現為不同的租戶構建虛擬數據中心（VDC），并且不同的VDC可以采用完全定制化的網絡和安全策略。簡單來說，vCNS是由一個個虛擬裝置（appliance）構成，例如虛擬防火墻、虛擬DNS服務器等等。為了實現VDC的定制化管理，管理員可以通過配置，實現網絡負載流經不同的虛擬裝置。在vCNS中存在兩種基本的虛擬裝置，邊緣網關裝置（Edge Gateway）和應用防火墻（App Firewall）。其中，邊緣網關裝置為進入和離開VDC的數據流建立一個網關，并且提供防火墻、IPsec VPN、NAT、靜態路由、DHCP和DNS等服務；應用防火墻則直接為某個負載（workload），例如虛擬機，提供保護。vCNS提供兩種虛擬裝置類型，大大提高了系統配置的靈活性。例如，當只需要對某個負載進行保護時，應用防火墻可以快速的為這個負載建立起保護。此時，管理員并不需要關心數據來自哪里。當需要對某個虛擬域進行管理時，則可以使用虛擬邊緣網管設備，從而對進出該域的數據進行管理，而對域內的數據流動不做任何限制。另外，vCNS還支持通過REST API接口來集成第三方的服務，因此具有較好的靈活性。如果大家對NFV的服務鏈比較了解就可以發現，vCNS實際上已經具備了構建NFV服務鏈的能力。

圖2 VMware vCNS架構圖[3]

1.3.NVP

上面的這些技術都是針對于VMware自身平臺。實際上，最近幾年OpenStack項目非常活躍。VMware顯然對于這個巨大的市場也很感興趣，因此斥資12億美元收購了由Martin Casado、Nick McKeown和Scott Shenker聯合創辦的Nicira公司，而該公司的主要產品即是NVP（Network Virtualization Platform）。NVP的主要目的是實現“租戶的工作負載無需經過修改就可以遷到多租戶數據中心”的愿景。首先，NVP使用隧道技術，在服務器的hypervisor間建隧道，這樣做有兩個目的：一方面是為了加速虛擬機的遷移，包括實現從原企業網向云端的無縫遷移和數據中心內部不同子網之間自由遷移；另一方面，使用隧道技術亦有助于減少網絡設備需維護的網絡狀態（如與虛擬機MAC、IP相關的信息）。其中，隧道的創建和管理由中央控制器集群——NVP控制集群（NVP Controller Cluster）負責。其次，NVP采用軟件實現的虛擬交換機將虛擬機接入網絡。NVP平臺最終實現的效果是在物理網絡上構建虛擬網絡，且虛擬網絡對物理網絡透明，物理網絡中設備所見到的不過是物理服務器之間普通的網絡流量而已。

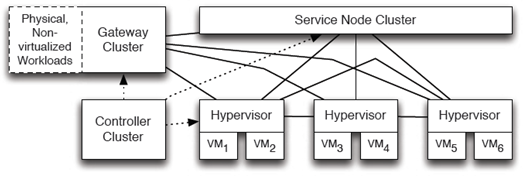

如圖 3所示，NVP的架構包括兩大部分：NVP控制集群和傳輸節點（Transport Nodes）。NVP控制器邏輯上可分為：OpenFlow控制器（OpenFlow Controller）和配置管理器（Configuration Manager）。

圖3 NVP架構[6]

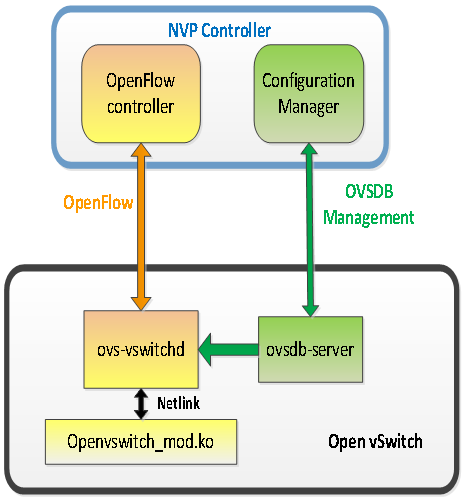

其中，OpenFlow控制器通過OpenFlow協議實現對虛擬交換機內數據轉發的管理。由于NVP平臺采用Open vSwitch作為虛擬交換機，因此與OpenFlow控制器進行通信的實際上是ovs-vswitchd（OVS守護進程），NVP與Open vSwitch間的交互如圖4所示。配置管理器則通過OVSDB管理協議（Open vSwitch Database Management Protocol）來實現對數據庫ovsdb的管理。Ovsdb主要用于存儲虛擬網絡的配置信息，例如虛擬機與hypervisor的對應關系和隧道等相關信息。傳輸節點包括三種類型：網關節點（Gateway Nodes）、服務節點（Service Nodes）和虛擬交換機。其中，網關節點指數據中心內虛擬網絡與外界通信的連接點，可位于數據中心或遠程的企業網中。服務節點是可選的，其主要用于為虛擬網絡提供多播和廣播服務。首先由需要進行多播和廣播的主機將數據包發給服務節點，然后由服務節點進行復制并發給對應的目的主機。虛擬交換機（位于Hypervisor內）為虛擬機提供網絡接入，并構成網絡邊緣層（Network Edge）。目前，NVP只控制網絡邊緣，而核心的物理網絡則由專用的物理交換機構成。

圖4 NVP與Open vSwitch交互圖

NVP采用STT技術（Stateless Transport Tunneling Protocol，無狀態傳輸隧道協議）來構建隧道。一般來說，選擇隧道技術時，我們希望它的開銷盡可能小。由于STT技術支持一些網卡加速技術（NIC offload），如CKO（Checksum Offloading）和TSO（TCP segmentation offloading），故而基于STT構建隧道一般具有較好的性能。基于NVP技術，建立虛擬網絡包括以下三個步驟：

1）hypervisor和網關節點通過OVSDB管理協議為NVP控制集群提供虛擬網卡的位置信息，并當虛擬機發生遷移時更新這一信息。

2）服務提供商通過NVP API配置系統。NVP提供了面向OpenStack的北向接口，可由Openstack提供對網絡的配置要求。當有新租戶加入系統或已有租戶的配置發生改變，或者系統底層的物理配置發生變化，均會觸發步驟3）

3）控制器為OVS計算流表和數據庫表項（比如數據庫中和隧道相關的表項）。然后將計算所得的轉發狀態（即流表項和數據庫表項）通過OpenFlow協議和OVSDB管理協議送到傳輸節點上。

為了簡化上述過程，NVP提出一種新的計算模型，nlog。Nlog是一種聲明式語言，因此用戶只需告訴NVP要做什么（給出聲明），而如何實現則完全由nlog自動完成。Nlog直觀看來就是輸入到輸出的一個映射。輸入為配置目標和位置信息，經過nlog計算后得到輸出，即流表項和數據庫表項。Nlog的聲明實質是數據記錄查詢，每個查詢就是對一些數據表的連接（join）操作，最終得到head表。Head表是nlog定義的一種特殊的表，它能將表項導出到nlog的運行時引擎中進行計算。nlog采用增量計算方式，即當參與連接操作的表發生變化時，會對受影響的部分所在的表重新做連接操作。

1.4.NSX

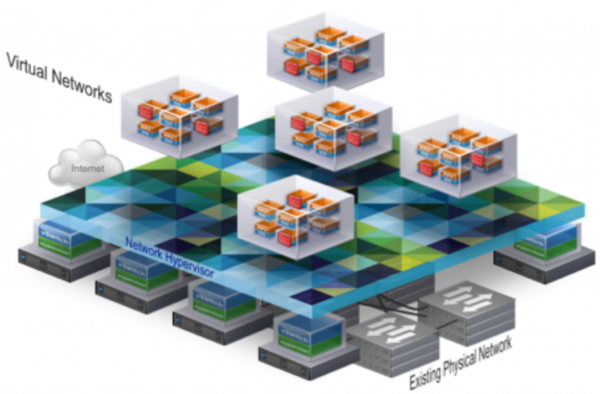

NSX的核心思想是將網絡服務化。如圖 5所示，如果把虛擬機看作是一個計算服務的容器，NSX創建的虛擬網絡則是一個網絡服務的容器。這些以軟件形式存在的服務則可以是邏輯交換機、邏輯路由器和邏輯防火墻等等。為了構建一個虛擬網絡，云管理平臺（CMP）首先通過NSX控制提供的RESTful接口發出服務請求；接受到請求之后，NSX控制器將抽象的網絡服務分解到相應的虛擬交換機上，并且這些服務（虛擬交換機）與負載（虛擬機）進行邏輯連接。為了與負載進行連接，虛擬網絡與傳統的物理網絡工作原理是相同的，唯一的不同在于虛擬網絡中的網絡服務實際上是一個分布式軟件模塊的邏輯實例。這些實例可以直接運行在hypervisor中，從而可以降低實施服務的開銷。

圖5 NSX網絡虛擬化示意圖[4]

NSX可以認為是VMware收購Nicira之后將vCNS和NVP進行整合之后的產物，因此NSX具有vCNS和NVP的大部分功能。對于這些重復的內容，我們在這里就不再贅述了。相比較前面的產品而言，NSX一個顯著的特點在于它的兼容性。NSX提供了一個可擴展的平臺,基于這個平臺可以運行任何應用、任何hypervisor、任何的網絡基礎設施以及任何的網絡管理平臺。對于用戶來說，抽象出來的虛擬網絡與物理網絡沒有什么不同，因此應用不需要為使用虛擬網絡做任何修改。另外，NSX已經實現了對Xen、KVM和VMware ESXi等hypervisor，以及CloudStack、OpenStack和VMware vCloud Automation Center的完美支持。因此，NSX是一個開放的平臺，并不會導致用戶被鎖定在VMware自身的平臺上，而這一點一般是客戶選購產品時非常關注的。
