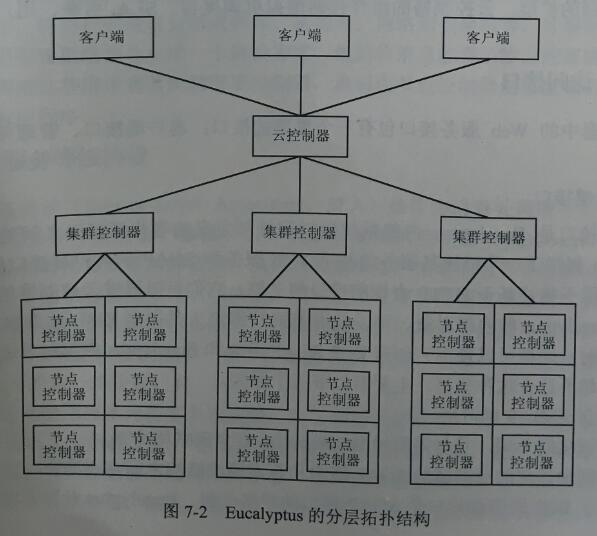

學術研究組織可以訪問多種資源，如小的集群、工作站池和各種服務器及臺式機。由于IP地址匱乏及對完全通過互聯網訪問資源引起的安全方面的擔憂，系統管理員通常將集群部署在一個私有的不可路由的網絡上，該網絡由一個頭節點負責在計算池和互聯網之間的路由。雖然這種配置通過使用最少的公共可路由的IP地址提供安全保障，但這意味著大部分機器可以和外部機器連接的同時，外部機器卻不能直接和集群內部的機器進行通信。比如，有兩個小的Linux集群，一個小的服務器池及一個工作站集合，每個集群有一個具有可公開訪問的IP地址的前端機器，而其節點之間、節點與集群頭節點之間通過專用網絡相連。服務器和工作站具有公開的IP地址，但是這些工作站都位于防火墻的后面，不能夠從外部連接它們。顯然，這種情形下，安裝一個完全互聯的系統是不可能的，因為許多機器只能向外部主機發起連接，或者完全與外界網絡隔離。此外兩個集群中的節點由于位于不同專用網絡，或許還有重疊的私有IP地址。為了在單一的云計算系統中使用所有的資源，Eucalyptus采用了分層的拓撲結構，如圖7-2所示。其中，CLC代表云控制器（Cloud Controller), CC代表集群控制器（Cluster Controller), NC代表節點控制器（Node Controller)。
