1.服務總線
運行在組織內部的應用提供了WCF創建的Web此服務，此服務可以連接到組織外部的軟件上。軟件通常運行在Windows Azure這類云平臺或其他組織內部。
在具體實現服務連接的過程中會出現很多問題。比如其他組織內部的客戶端連接到Web服務時，需要知道如何定位到服務的終端。其他組織的軟件請求需要確定如何通過服務器租用端的服務。網絡地址轉換（Network Address Tanslation，NAT)是十分普遍的，應用對外通常不會有一個固定的IP地址。那么，在沒有使用從NAT的情況下，請求需要確定如何通過防火墻。

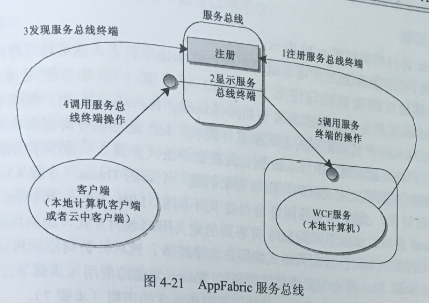

AppFabrie中，服務總線（Service BUS）解決了這些問題，如圖4-21所示，一個WCF服務可以通過服務總線注冊終端，然后由客戶端發現和使用這些終端訪問服務。
開始時，WCF服務注冊一個或多個服務總線的終端（圖4-21中步驟1）。對于每個注冊的終端，服務總線都會顯示其通信終端（步驟2）。服務總線分配一個URI口令給組織，組織通過這個服可以自由創建命名層次。這樣，終端就被分配了具體的URIs。
在提供了終端URI的情況下，客戶端可通過服務總線注冊（步驟3)發現終端。這個請求使用了Atom Publishing Protocol，并且返回了一個AtomPub服務參考文檔到代表應用的終端服務總線上去。在上述工作完成后，客戶端可以調用通過上述顯示終端的服務操作（步驟4)。對于每個服務總線接受請求，調用WCF服務顯示的終端通信操作 (步驟5)。
用戶服務需要使用AppFabric服務總線的開放TCP連接顯示終端，并保持這個連接一直處于開放的狀態,這就解決了兩個問題：一是解決了問題，服務總線上的開放連接可以路由到應用程序；二是由于連接是在防火墻內初始化的，所以通過連接將消息傳回應用時防火墻不會阻止該消息。
服務總線也提高了安全性。由于客戶端只可以看見服務總線提供的一個IP地址，看不到內部的IP地址。服務總線充當了一個外部DMZ(Demilitarized，隔離區）的角色，起到了間接阻止攻擊的作用。
通過服務總線展示其服務的應用一般是使用WCF實現，客戶端可以由或其他技術創建，比如Java等。這些客戶端創建完成之后，他們可以通過TCP、HTTP或者HTTPS發送請求。應用同樣可以自由地使用自己的安全機制，比如加密、屏蔽通信攻擊等等
服務總線提供了以下一些有用的特征。
(1)支持消息緩沖。消息緩沖是通過一個簡單的隊列來實現的。客戶端可以放置一個多達256MB大小的消息到消息緩沖池中去，而不需要客戶端直接響應服務。存儲消息持久存放在磁盤上，服務可以從磁盤上讀取這些被放置的消息。為了防止故障的發生，存放的消息通常需要進行備份，與Windows Azure平臺上消息備份方式相同。
(2)多個WCF服務監聽同一個URI。服務總線通過監聽服務隨機傳播客戶端請求，為WCF服務提供負載均衡和容錯能力。
